関西の地下シェルターづくりでは、地盤の特性を正しく理解することが安全設計の第一歩です。本記事では、地盤の基本分類から地震・液状化リスク、地盤構成ごとの掘削難易度、基礎の深さと支持力、湧水対策、調査の実務ポイントまで、現場で直面する具体的な視点を整理します。読者が確認すべき点として、事前調査の進め方・費用感、試験杭やサンプリングの留意点、近隣影響や法規制、長期耐久性の視点を挙げています。

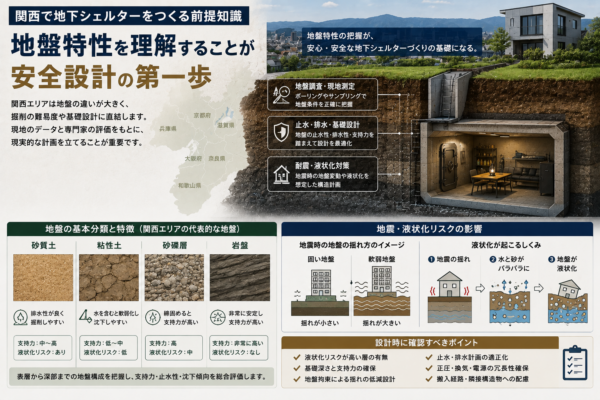

関西で地下シェルターをつくる前提知識
関西エリアで地下シェルターを検討する際には、地盤特性と災害リスクを正しく理解することが第一歩です。地盤の違いは、掘削の難易度や基礎の設計に直結します。一般的な安心材料としては、現地の実測データと専門家の評価を組み合わせ、現実的な施工計画を立てることが重要です。この記事では、地盤の基本分類と特徴、そして地震・液状化リスクの影響について、生活者にもわかりやすく整理します。
地盤の基本分類と特徴
関西エリアの地盤は、地域ごとに異なる層構成をもちます。代表的な分類として、一次元的には「硬い礫層・粘土層・砂層・岩盤」といった層序があり、地下の水位や孔隙水の動き、含水率の変化が設計に影響します。実際の現地では、表層の砂質土が安定していても、深部で粘性の高い層が混在するケースがあります。地下シェルターを考える際は、掘削深さに応じた支持力の見積もり、止水性、排水計画、地盤の沈下・変形傾向を総合して判断します。地盤は互いに連動する「連続体」です。地盤調査（ボーリング・サンプリング・現地観測）を踏まえ、基礎の深さ・形状・材料を決定します。
地震・液状化リスクの影響
関西は日本列島の中でも地震リスクが高い地域のひとつです。地震時には地盤の動きが地下空間の安全性を左右します。特に液状化が起こりやすい砂質層や水分含有量の高い層が地盤に存在する場合、地盤のせん断強度が低下し、沈下や横ずれが生じやすくなります。地下シェルターでは、揺れを抑える地中拘束や軽量化された構造、地盤の止水設計、そして適切な正圧・気密運用が不可欠です。液状化リスクの強い領域では、基礎の浅層化を避け、深さと支持力の確保、地下水の動きを抑える排水設計が求められます。また、地震動のエネルギーを分散させる構造的工夫や、搬入経路の確保、既存建物との接続部の耐久性評価も検討します。現地の条件次第で設計方針は大きく変わるため、専門家による現地調査と評価が欠かせません。

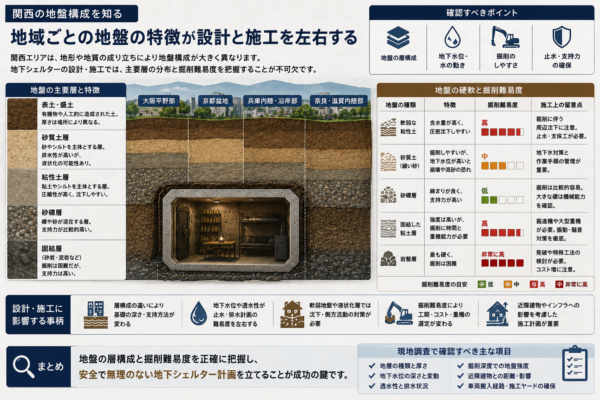

関西の地盤構成を知る
関西エリアは地形や歴史的な地質変動の影響を受け、地域ごとに地盤の特徴が異なります。地下空間を考える際には、表層から深部までの層構成を理解することが前提となります。ここでは、地盤の基本的な層と分布、そして掘削時の硬軟の差がどのように設計や施工に影響するかを、専門的な情報と実務的な観点から整理します。関西の地盤は住宅地と工業地域で条件が大きく異なるため、敷地ごとの事前調査の重要性を改めて確認しておきましょう。
地盤の主要層と分布
関西地域では、表層に砂質や粘土質の層が広く分布するケースが多く、地表付近の地盤は建築時の支持力と排水性に直結します。特に大阪平野周辺は沖積層・粘性土を中心とする層が厚く、奈良・京都・滋賀の内陸部では粘土質・砂質・砂礫層が混在することが多いです。地下シェルターを設計・施工する際には、以下の点を把握しておくことが有効です。 – 主要層の厚みと変動範囲：敷地ごとに地表から第一の固結層までの深さが異なるため、基礎の深さ設計や止水計画に影響します。 – 水を含む層の割合：沖積層や粘性土は含水量が高いとくずれのリスクや排水設計の難易度を高めます。 – 地盤の種類別の影響：砂質層は排水性が良く掘削性にも有利な一方、粘性土は圧密性が高く沈下リスクを考慮する必要があります。 現地の地質図だけでなく、ボーリングデータやサンプルの試験結果を組み合わせて、層ごとの特性を可視化することが設計の第一歩です。
地盤の硬軟と掘削難易度
地盤の硬軟は、掘削時間、工具の選択、施工計画に直接影響します。関西の多くの地域では、表層の軟質層（砂質や粘性が低い層）と固結層（シルト・粘土・礫を含む層）の境界が浅い場所と深い場所があり、これが搬入経路や地下空間の長さ、換気・排水の設計にも関係します。具体的には次の点を検討します。 – 軟弱層の厚さと分布：地下空間の高さや基礎形状を決める際に、軟弱層への沈下リスクを最小化する設計が必要です。 – 強固な基盤層の深さ：支持力の確保には、適切な基礎深度と止水設計が欠かせません。基礎が深くなるほど施工コストや搬入経路の確保も難しくなります。 – 掘削時の安定性対策：地下空間を掘削する場合、周囲の地盤沈下や壁の崩壊を防ぐための支保工、正圧・止水の設計が重要です。特に関西の都市部では周囲施設との干渉を避ける工法選択が求められます。 現地の掘削条件は、単純な硬軟判定だけでなく、水の影響や湿潤状態も含めて評価する必要があります。最新の地盤調査結果に基づく、リスクとコストのバランスを客観的に検討しましょう。

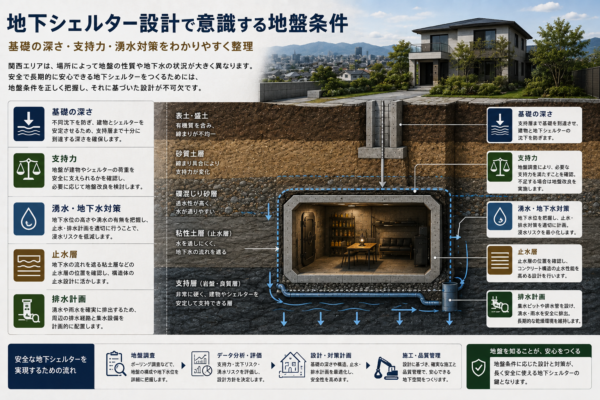

地下シェルター設計で意識する地盤条件
地下シェルターの設計では、地盤の特性を正しく把握することが安全性と費用の両立につながります。特に基礎の深さと支持力の見積もり、そして湧水・地下水の影響と対策は、居住空間としての快適性と建物全体の耐久性を左右します。関西エリアでは地盤の多様性が顕著で、地盤改良や止水設計の選択肢を現地条件に合わせて検討することが重要です。本章では、現実的な判断ポイントと、現場での具体的な確認項目を整理します。
基礎の深さと支持力の見積もり
地下シェルターの基礎深さは、地盤の荷重伝達と地下空間の安定性を両立させる要です。現地の地盤構成を踏まえ、荷重を安全に支える最低基礎深さを算出します。具体的には、以下のポイントを検討します。
・地盤の種類と層構成の把握：硬い層と軟らかい層の深さ関係を把握し、荷重がどの層で受け止められるかを想定します。
・地盤の支持力の評価：圧縮強度・せん断強度・固結度を基に、基礎が沈下や側方変位を起こさない設計値を導出します。必要に応じて現地試験のデータを利用します。
・沈下対策の検討：長期沈下を抑えるための基礎形状（べた基礎、布基礎、フリーフロート型など）と、地盤改良の選択肢を比較します。地下空間は周囲の地盤動揺の影響を受けやすいため、拘束条件と水平力に対する耐性も評価します。
・搬入・施工性の考慮：深さ設定は搬入経路や既存建物との関係にも影響します。施工性と安全性を両立する深さを現場条件と整合させます。
湧水・地下水の影響と対策
地下水の存在は水圜圧、湿潤環境、結露、錆・腐食など、さまざまなリスクを生じます。特に関西の地下水位は地形や季節変動で変動することが多く、止水設計を軸に計画を練る必要があります。留意点は以下の通りです。
・止水設計の基本：水の侵入を抑えるための止水壁・止水板・防水膜の併用や、地下水位の変動を想定した排水計画を検討します。止水は慎重に設計し、長期的な水圧変化にも耐える構造が求められます。
・排水と排水樋の設計：地下室内の水分を安全に排除するための排水桝・排水管・排水ポンプの配置、雨水と地下水の分離、止水後の水の動線を整理します。結露対策としても換気と湿度管理が連動します。
・水分の影響と湿気対策：地下水が接地面やコンクリートのひび割れを通じて浸透するリスクを評価し、止水設計と同時に湿気・結露防止の通気計画を組み合わせます。
・地盤と水の相互作用：水圧の変化は地盤の沈下・変形を促す可能性があるため、地盤の拘束性を確保しつつ水の流れを制御する設計が求められます。
・現場データの活用：地盤調査で得られた地下水位の季節変動・過去の水位記録をもとに、2週間程度の生活設計と水回り設備の配置を仮説します。実際の建設時には状況に応じた微調整が必要です。
地盤調査の実務ポイント
地下空間の設計を現実的なものにするには、地盤の性質を正確に把握することが不可欠です。事前の情報収集と現地調査を組み合わせることで、基礎深さ、支持力、止水性、排水計画といった設計要素を現実的に見積もることができます。特に関西エリアは地盤の変化が大きく、地域ごとのデータと現地の実測値の両方を重視することが重要です。これから挙げる実務ポイントを抑えることで、無駄な費用を抑えつつ、信頼性の高い地盤設計へとつなげられます。
事前調査の進め方と費用感
地盤調査は、着工前の前提条件を固める作業です。初期段階では土地の公的データと地籍情報を整理し、現地での目視調査とヒアリングを行います。周囲の建物の沈下履歴、地下水位の変動、過去の埋蔵物・埋設物の可能性、排水経路の状況などを確認します。次に、設計対象の規模や地盤リスクに応じて、試験の方法を選定します。費用感は、簡易調査と正式調査で大きく異なります。簡易調査は数十万円程度から、正式な地盤設計を前提とする場合は100万円台後半〜300万円前後になるケースが一般的です。現地の難易度、掘削深度、地下水の有無、試験方法の組み合わせによって幅があります。
なお、費用は後の設計・施工費用全体に対しての基礎データ取得費として位置づけるのが合理的です。信頼性の高い調査を優先するほど、後の追加工事のリスクを下げられます。
試験杭・サンプリングの留意点
試験杭とサンプリングは、地盤の強度・透水性・地層の連続性を評価するうえでの核心的な手段です。以下の点を中心に進めます。まず、杭径・掘削深さ・打設条件を現場条件と設計要件に合わせて決定します。次に、杭孔内の土質を確保・確定するためのサンプリング計画を立て、代表性を保つためのサンプリング間隔・深度を設定します。現場では、地盤の不均一性を考慮し、層序が複雑な場所には深度別のデータを多めに取得します。地下水の動きがある地点では、止水設計と合わせて水位変動の影響を評価します。さらに、試験杭の撤去後の周囲沈下や周囲構造物への影響を最小化する取り扱い計画が必要です。結果をもとに、基礎の深さ、支持力、地盤改良の検討、止水設計の要件を具体化します。実務では、試料の取り扱いミスや現場の温度・湿度条件による試料劣化を避けるため、サンプリングの手順と保管条件を厳格に管理します。これらを踏まえて、現地条件に即した現実的な設計標準とコスト見積りを提示します。

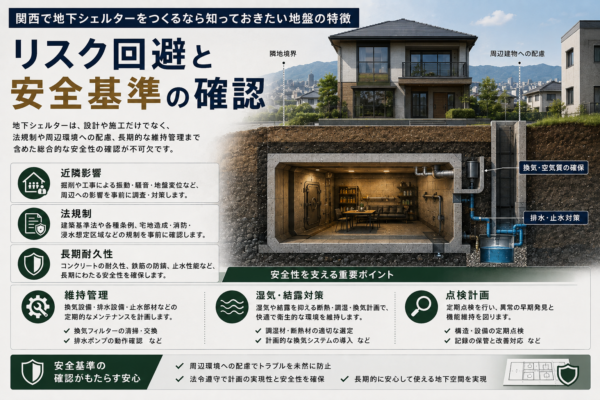

リスク回避と安全基準の確認
地下シェルターを検討する際には、周囲への影響と法令遵守を前提として現実的な安全基準を確認することが欠かせません。関西エリアの地盤特性や生活動線を踏まえた設計で、建設後も近隣との良好な関係を保つことが重要です。目的は「備えを整えつつ、日常の生活に支障をきたさない」空間を作ることです。以下では、現実的に確認しておくべきポイントを整理します。
近隣影響と法規制のチェック
シェルター建設が周辺環境に与える影響を最小化するため、搬入経路や騒音・振動、排水・浸水リスクなどの実務的な配慮が必要です。地域のハザードマップや自治体の規制を事前に確認し、建築基準法・土地の用途地域・建築規制の適用範囲を把握します。特に大阪・京都・兵庫などの都市部では、敷地形状や隣地境界の関係から、掘削深さや基礎形式の選択が制約になる場合があります。専門家とともに、地下空間の断続的な利用も視野に入れた生活導線を設計し、非常時の避難経路が日常動線と交差しないよう整えるのが望ましいです。
また、近隣への影響を回避するため、施工時の騒音・振動対策、排水の止水設計、施工期間中の交通・車両動線の配慮を事前に共有しておくことが重要です。公的機関の資料や自治体の指針を踏まえつつ、条件が異なる地域では「確認が必要です」とする柔軟な対応を心掛けましょう。私たちは現地の実情に合わせ、地盤・排水・止水の設計を統合的に検討します。
維持管理と長期耐久性の視点
長期耐久性を確保するためには、換気・湿気・結露対策を日常的に運用できる設計が不可欠です。地下空間は湿度変動が大きく、結露は木部や金属部材の腐蝕・劣化の原因になりやすいです。気密・正圧・NBCフィルターといった防塵・防護機能の適切な維持管理体制を整え、定期点検で水の浸入経路を洗い出します。排水計画は、長雨時の排水能力と止水性を両立させ、地盤の湿潤状態が長期間続かないよう設計します。
耐久性を左右する要素として、基礎の深さ・支持力の安定、地盤の硬軟差、掘削後の地表復元耐久性が挙げられます。長期の維持管理を見据え、使用頻度の低い空間でも換気・空気質・電源供給の信頼性を確保する設備冗長性を検討します。定期的な点検計画とメンテナンス費用の見積もりを、事前にクライアントと共有しておくことが、予期せぬトラブルの未然防止につながります。
私たちグリーンエコ建設は、土地・建築・地下空間まで一体で設計できる強みを活かし、近隣影響を抑えつつ長期にわたる安全性と安定性を両立するプランをご提案します。関西の地盤特性を踏まえた現実的な設計を、現地調査を通じて具体化していきます。
