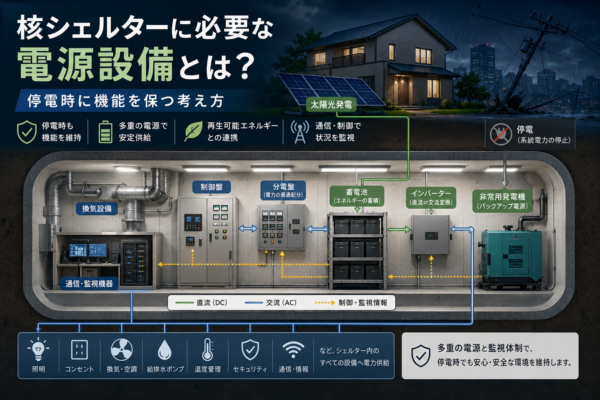

地下空間の安定運用には、停電時も機能を保てる電源設計が欠かせません。本記事では、核シェルターの基本的な電源要件と、停電時に備える選択肢・運用のポイントを、専門用語を分かりやすく翻訳して解説します。読者は、電源容量の算出、バックアップの系統構成、優先機器の整理と省エネ対策といった視点で確認すると良いでしょう。なお、現実的な導入判断に役立つ実務的視点を重視しています。

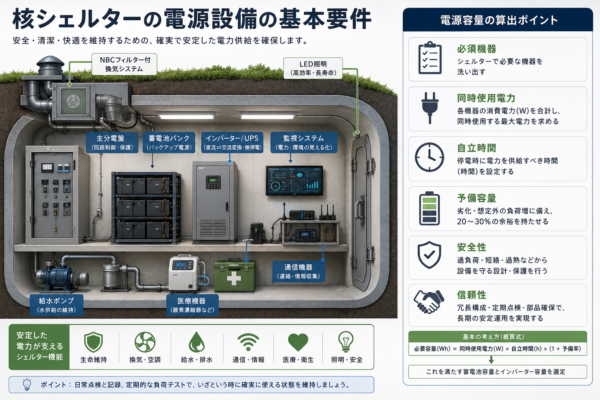

核シェルターの電源設備の基本要件
核シェルターにおける電源設備は、非常時の生存性と平時の快適性を両立させる土台です。安全性と信頼性を最優先に、計画段階で現実的な運用を見据えた設計を行うことが求められます。本章では、まず抑えておくべき考え方を整理し、次に容量の算出ポイントへとつなげます。
安全性と信頼性の考え方
安全性は、停電時にも最低限の生活機能を確保できる冗長性と遮断・防護機能で支えられます。具体的には、以下の要点が基本です。まず、重要機器を対象とした二重化・独立供給の実現。一次系統と予備系統を分離し、災害時の揺れや振動にも耐える構造・配線設計を採用します。次に、 NBCフィルターや気密・正圧の維持を前提にした換気系統の連携。空気の質を確保するためのバックアップ電源は、換気能力を落とさないことが前提となります。さらに、衝撃波や爆風を受けた場合の内部圧力変動を最小化する構造部材の選定と、地盤・止水設計を組み合わせた床下・地下空間の止水対策を組み込みます。信頼性は、点検と保守の体制に支えられます。定期的な点検・試運転・部品の交換スケジュールを事前に設定し、故障時の対応マニュアルを整備することが不可欠です。読者の皆さまには、平常時の安定運用が非常時の機能停止リスクを下げるというマインドセットを共有してほしいと考えています。
電源容量の算出ポイント
電源容量の適正化は、生活動作と防災機能を同時に満たすバランスを探す作業です。まず、「使用する機器の最大同時稼働量」を洗い出します。照明、換気、空調、ポンプ、NBCフィルター、通信機器、医療・介護用機器など、非常時に不可欠な機器を優先リストにします。その上で、常時運転と予備運転の区分を設け、停電時の自立運転時間を想定して余裕容量を確保します。実務的には以下の順で計算します。1）必須機器の合計定格電力（W）と瞬時最大負荷を把握。2）停電時の待機時間を設定（例：72時間程度の自立を想定する場合は容量を multiplier で拡張）。3）バッテリー深放電を避けるための放電深度（DoD）を考慮し、実効容量を決定。4）温度影響を考慮してバッテリー特性を調整。5）将来の追加機器や設備の余地を確保する緩衝容量を設定。実務では、容量不足を避けるため「予備80〜100%の余裕を持つ」運用が推奨されます。最後に、発電機・蓄電・太陽光の組み合わせを想定して、各系統の切替の自動化・手動切替条件を明確にしておくと、運用時の混乱を減らせます。要点は、平時のエネルギー需要と非常時の最低限機能を確実に両立させることです。

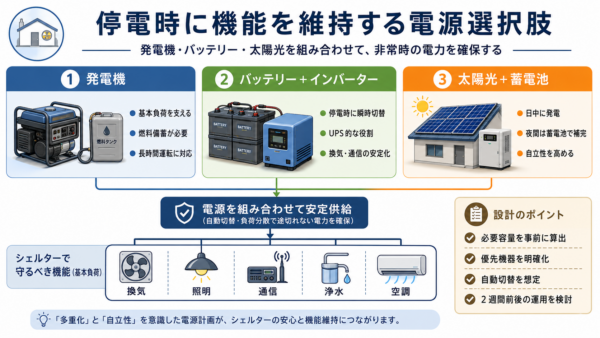

停電時に機能を維持する電源選択肢
停電が起こった場合でも、安全で暮らしを継続できる電源設計は、地下空間の信頼性を大きく左右します。核シェルターのような防災設備では、最低限の生活機能を2週間程度維持する前提で、適切な組み合わせと運用ルールを事前に決めておくことが重要です。本章では、現実的な選択肢と設計のポイントを、専門家の判断材料として整理します。
発電機と燃料の容量設計
発電機は、最小限の生活機能を支える容量と、予備需要を満たす余裕を両立させることが基本です。一般的には、照明・換気・通信機器・最低限の冷暖房を想定した「基本負荷」と、必要に応じて追加する「ピーク負荷」を別々に算出します。燃料設計は、使用頻度と燃料の入手性を考慮して決定します。たとえば、ガソリン系とディーゼル系では保管期間中の劣化や腐敗リスク、保安規制の違いがあります。現場の地形・敷地条件、騒音規制、排気の排出経路も考慮して、適切な容量比を設定します。長期停止を想定する場合、燃料の定期点検・補充の運用計画をセットにしておくと安心です。
バッテリーとインバーターの役割
バッテリーとインバーターは、停電時のモード切替を滑らかにする“電力の心臓部”です。直流電源（DC）を交流電源（AC）へ変換するインバーターは、負荷波動に耐える容量設計が求められます。特に換気扇・空気清浄機・医療機器などの継続運転には、瞬時の電圧変動を抑える無瞬断（UPS）機能を持つ組み合わせが有効です。大容量のリチウムイオン系や鉛蓄電池を用いる場合、温湿度条件と設置スペース、長寿命設計を踏まえた冷却・管理が重要です。運用としては、優先機器をあらかじめ登録し、停電時には自動中断・再起動を避けるための順次起動計画を整えます。
太陽光・蓄電の組み合わせ
再生可能エネルギーと蓄電の組み合わせは、災害時の自立性を高める有力な選択肢です。日常の電力需要を太陽光で賄いつつ、余剰を蓄電池に蓄えることで、停電時の基本負荷の確保を安定させます。重要なのは、太陽光発電と蓄電容量のバランスです。過剰な蓄電容量は初期費用を押し上げ、逆に不足すると停電時の機能維持に支障を来します。現地の日照条件・屋根形状・設置スペース・周囲の影響を評価し、季節変動も見据えた容量設計を行います。実運用では、日常使用時の充電スケジュールと、停電時の自動切替動作を明確にしておくと、夜間の安定性にも寄与します。

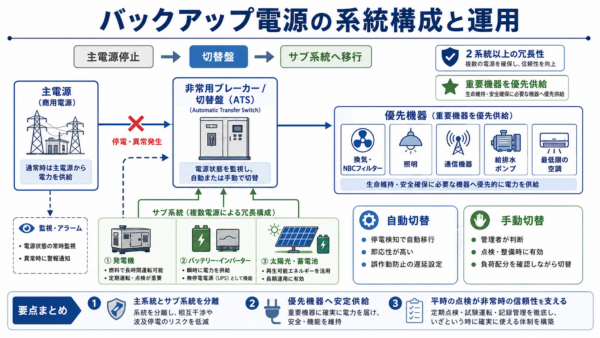

バックアップ電源の系統構成と運用
地下空間や住宅の非常時を想定したバックアップ電源は、単なる機器の並列ではなく、全体の系統としての信頼性と運用性が鍵になります。停電時に機能を失わず、必要な機器へ安定して電力を供給するためには、系統全体のバランス、切替のタイミング、そして停止時の安全を考慮した設計が不可欠です。本章では、サブ系統の設計意図、非常用ブレーカーの役割、そして自動切替と手動切替の条件を、実務視点で整理します。
サブ系統と非常用ブレーカー
バックアップ系統は、主電源の途切れを最小限に抑えるため、最低限の生活・業務機能を守るサブ系統と、それを制御する非常用ブレーカーで構成します。サブ系統には、換気・空調の基本機能、通信機器、照明、最重要の防災設備を優先的に配分します。重要なのは、サブ系統の容量を「2系統以上の冗長性」として確保することです。これにより、主系統の停止時にも影響を受けにくく、停電後の下支えとなる基本動作を維持できます。
非常用ブレーカーは、系統間の切替を自動で行う際の意思決定点です。通常は「主系統が正常な範囲を外れた時」にサブ系統へ切替える役割を担います。現場では、過負荷検知、短絡検知、電圧偏差、周波数の乱れといった複数のセンサー情報を統合して動作します。ブレーカーの反応は速さと安定性の両立が求められ、誤作動を避けるためのデリケートな設定が必要です。地域の電力特性や機器の起動特性を踏まえ、合理的な待機時間と遅延処理を組み合わせることが現場の実務では重要になります。
自動切替と手動切替の条件
自動切替は、停電時の即応性を高め、現場運用の安全性を向上させます。条件としては、第一に主電源の供給復旧を確実に検知すること、第二にサブ系統の容量と需要が適切にバランスしていること、第三にシステム全体の安定性を崩さない範囲での切替遅延が設定されていることが挙げられます。具体的には、電圧が一定閾値を下回る時間的条件、周波数の逸脱、負荷の急激な変動などが検知された際に、数秒〜十数秒程度の遅延を設けて自動切替を発動します。これは、瞬間的な落雷や瞬間的な電力サージによる誤動作を避け、機器の保護を優先する設計思想に基づきます。
手動切替は、現場管理者が安全を第一に判断して実施します。手動切替の条件としては、以下のようなケースが想定されます。主電源の長期停止が予想される場合の事前準備、サブ系統の負荷状況を細かく監視して運用を最適化したい場合、機器の検査・メンテナンス時に自動切替の動作を検証する場合です。手動に切り替える際は、負荷の再分配を丁寧に行い、重要機器の起動順序を守ることが、システムの安定性を保つ鍵となります。現場では、操作マニュアルに沿った確認手順を必ず設け、誤操作を防ぐ二段階認証やブレーカーサージの緩衝措置を設けることが推奨されます。
消費電力の削減と機器の優先順位
核シェルターを長期運用するには、限られた電力を効率的に使い、重要な機器を最優先で確保することが不可欠です。停電時には、最低限の生活機能と安全を維持するための「優先順位」と「節電の工夫」が鍵となります。本章では、現場で実際に役立つ優先機器のリスト化と、日常的に取り組めるエネルギー効率向上の具体策を、住まい・地下空間の両面から解説します。
優先機器のリスト化
停電時の非常用運用を想定する際には、まず「生存と安全を支える機器」を最優先として明確化します。以下は一般的な優先順位の例です。
1. 空気品質と居住環境の要となる換気・空気清浄機、NBCフィルター関連の稼働。正圧を保ち、微細粒子の侵入を抑える機器は最優先。2. 基本的な照明と情報確保のための通信機器、非常用の照明。夜間の視界確保と安全確認に直結します。3. 水の確保と衛生を守るポンプ・浄水設備、浄水関連の機器。4. 食品保存のための冷蔵・冷凍機、温度管理が難しい環境では重要です。5. 基本的な調理機器、台所設備は生活の維持に直結します。6. 医療・衛生関連機器（必要に応じて）と、衛生管理のための機器。7. 休息・睡眠を支える空調・暖房機（最適な温度・湿度を保つために重要）。
このように、生活の命綱となる機器を「3～5点程度のコア機器に絞り」、残りを補助と位置づけるのが実務的です。実際の現場では、建物の設計・レイアウト・電源容量に応じて、停電時の負荷試算を実施し、優先機器の起動順序と緊急時のバックアップ運用を事前に決めておくと安心です。
エネルギー効率の向上対策
限られた電力で安定運用するためには、日常のエネルギー効率を高める対策が欠かせません。以下のポイントを実践しましょう。
- 機器の最新省エネ性能を選ぶ。特に冷蔵・冷凍機、空調、換気扇は、エネルギー効率の高いモデルを優先します。
- 待機電力の削減。使用していない機器の電源は切る、スマートなスケジュール運用を取り入れる。
- 熱負荷と湿気管理の最適化。断熱性能の高い構造と換気計画で、余分な冷却・除湿のエネルギーを抑えます。
- 照明の最適化。LED化と人感センサー、ゾーン別制御で点灯時間を最小化します。
- デマンド管理の導入。ピーク時の電力使用を抑える運用ルールを設け、バックアップ電源との協調運用を設計します。
- 再生可能エネルギーと蓄電の併用で自給率を高める。日中の蓄電を活用し、夜間の負荷を分散します。
また、2週間程度の生活設計を見据え、空気・電源・設備の自立運用を前提とした設計を行うと、停電長期化時にも安定性が高まります。専門家とともに、現地の条件に合わせた省エネ計画を立て、優先機器とバックアップのバランスを最適化していきましょう。

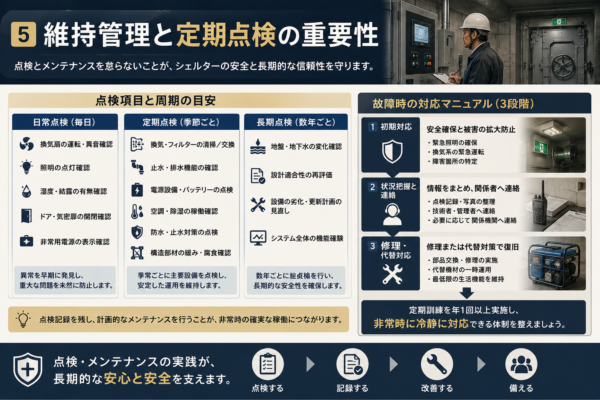

維持管理と定期点検の重要性
地下空間を核シェルターとして活用するには、長期的な安定性と信頼性を保つ維持管理が欠かせません。停電対策や防湿・換気、浸水対策などの設備は、日常の使用と非常時の双方で機能を発揮する前提で設計されています。そのためには、定期的な点検と適切なメンテナンス計画を組み込み、異常を早期に発見して対処する体制を整えることが肝要です。本記事では、現場で実践できる点検項目と検査サイクルの考え方、そして故障時の対応体制づくりについて、専門家の視点と現実的な手順を整理します。
点検項目と周期
点検は「日常点検」「定期点検」「長期点検」の3つのレベルに分けて計画します。日常点検は居住者が毎日確認できる範囲で、湿気や異音、結露の発生、換気扇の運転状況、ドアの開閉の感触などをチェックします。異常を見つけたら直ちに専門家へ連絡し、重大な問題を未然に防ぐのが基本です。
定期点検は季節ごとに実施します。具体的には以下の項目を中心に点検します。
・空気の質と換気系統の動作確認：正圧を維持するためのファンやフィルターの清掃・交換時期、換気ダクトの漏れチェック。
・水回りの止水・排水の機能確認：排水槽・排水溝の詰まり、止水弁の作動状態、地下の浸水防止設備の動作。
・電源系の点検：非常用電源の状況、バッテリーの劣化チェック、インバーターの発熱状態、ケーブルの絶縁状態。
・空調と湿気管理：結露の状況、断熱材の状態、湿度コントロールの設定と実績データの比較。
・防水・止水の確認：止水設計の機能に影響する亀裂の有無、排水の流れの滞り、外壁のひび割れの有無。
・構造部材の点検：地下の揺れに対する拘束状態、支持柱の緩みや腐食の兆候、衝撃波対策の構造的健全性。
長期点検は数年単位で実施します。地盤条件の変化、継続的な地下水の動向、周辺環境の変化を踏まえ、シェルター全体の設計適合性を再評価します。実施時には、過去の点検記録と現在の測定データを照合し、推奨される部品の交換時期を更新します。
故障時の対応マニュアル
故障時には、事前に整備した対応マニュアルに沿って迅速に対応します。マニュアルは次の3段構えで用意します。
1) 初期対応：現場の安全確保と被害の拡大防止。電源が落ちている場合の緊急照明の確保、換気系の緊急運転の起動、速報的な障害箇所の特定を行います。
2) 状況把握と連絡手順：点検記録と現場写真、故障箇所の特定情報をまとめ、担当の技術者・管理者・必要に応じ自治体や緊急機関へ連絡します。連絡網は最新版を維持します。
3) 修理・代替対策：部品の交換・修理が可能かを判断し、代替機材の一時的な運用を検討します。停電時の代替電源の運用、換気の臨時確保など、非常時の最低限の生活機能を維持する方針を優先します。
マニュアルには、現場での優先順位、必要な道具・部材リスト、連絡先、段取り表が含まれます。定期訓練として、管理者・居住者向けの模擬訓練を年1回程度実施し、実践的な対応力を高めます。
