地下シェルターを取り巻く水害リスクを、現実的な視点で整理します。本記事では、浸水を完全に避ける万能策よりも、設計段階のポイントと現場での具体的な対策、運用時の備蓄・点検の実務を段階的に解説します。読者が確認すべき視点は、浸水の侵入経路の遮断、排水計画、緊急時の対処手順と継続運用の要点です。

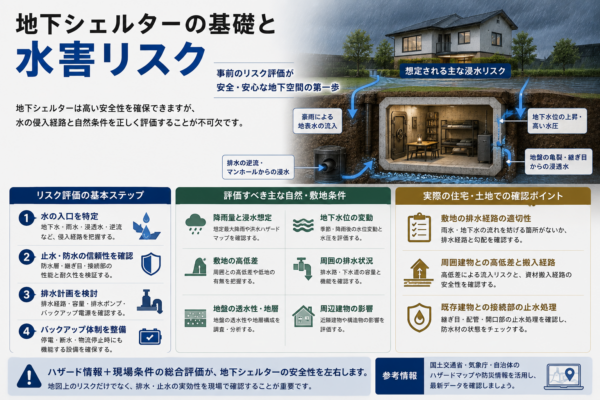

地下シェルターの基礎と水害リスク
地下シェルターは、平時の居住空間と非常時の避難空間を一体化させる設計です。地盤条件や建物の構造、周囲の水脈を考慮し、地中に設けることで外部の衝撃や外気を遮断しつつ、内部環境を安定させることを目指します。特に水害リスクが高い地域では、止水性・排水設計・換気の確保が不可欠で、長期滞在にも耐える居住性と機能性を両立させることが求められます。読者の皆さまには、地下空間の基本的な考え方と、水害に対する前提を整理する視点を持っていただきたいと考えています。
地下シェルターの構造と特徴
地下シェルターは、地盤下での安定性と居住性の両立を目指す構造設計が基本です。主な特徴として、気密性と正圧運用により外部からの粉塵や微生物の侵入を抑制し、NBC（核・生物・化学）防護を視野に入れたフィルターシステムを組み込むケースが増えています。耐圧性能を確保するための厚壁・断熱材・止水層の採用、衝撃波・爆風の影響を緩和する頑丈な外周セクション、そして地中拘束による揺れの低減が挙げられます。生活空間としての快適性を確保するため、換気計画・湿度管理・温度安定性にも配慮します。搬入経路や施工時の既存建物との関係性を前提に、現場ごとに最適なアプローチを設計します。
水害に対する基本的リスク評価
水害リスクを評価する際は、地域のハザードマップだけでなく、敷地の高低差・周囲の排水状況・地下水位・地盤の透水性を総合的に見ることが重要です。まず、浸水リスクの評価軸として「水の入口がどこから来るか（地下水・雨水流入・地盤沈下時の水路）」を特定します。次に、止水設計を前提にした防水層の信頼性と、排水計画の容量をチェック。さらに、搬入口・設備配管の防水対策と、停電時にも機能する独立給排水・通風・電源のバックアップを検討します。公的機関の資料では、災害時には電気・水道・物流の停止が生活へ大きな影響を及ぼす点が指摘されており、地図上のリスクだけでなく現場の排水・止水の実効性を確認することが重要です。最後に、実際の住宅・土地での確認ポイントとして、1)敷地の排水経路の適切性、2)周囲建物との高低差と施工時の搬入経路、3)既存建物との接続部の止水処理、を挙げておくと良いでしょう。

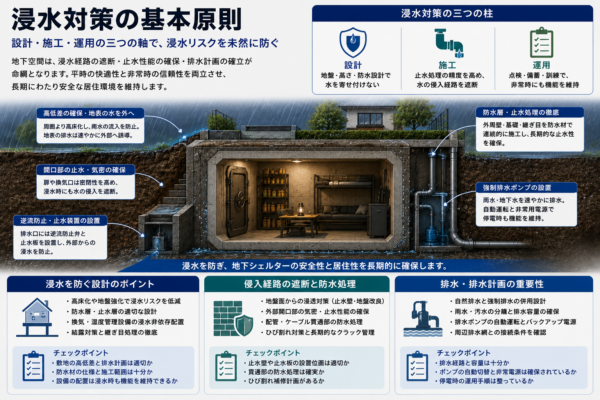

浸水対策の基本原則
地下空間を備える際には、ただの居住空間としてではなく、非常時に命を守る最初の防波堤として機能させる設計が求められます。浸水対策は「事前の計画と現場の実務」の両輪で成り立ち、日常の快適性と非常時の信頼性を両立させる視点が大切です。本章では、現実的なリスクに照らして、設計・施工・運用の三つの軸から基本原則を整理します。
浸水を防ぐ設計のポイント
浸水を未然に防ぐ設計の要点は、地盤・周辺環境・建物の高さ・開口部の管理などを統合して検討することです。水位が上昇するリスクがある地域では、床の高さを周囲土壌より高く設定する“高床化”や、建物全体の荷重を支える地盤の強化を組み合わせます。防水性を高める材料選択も重要で、地下外周部の止水層は、地盤の透水性や既存建物の排水状況を踏まえて設計します。加えて、換気・湿度管理を担う設備の配置を、浸水時にも機能を失わないよう分離しておくことで、日常と非常時の両方で安定した環境を確保します。私たちは、床下空間の結露対策と防水層の継ぎ目処理をセットで検討することをおすすめします。
侵入経路の遮断と防水処理
浸水リスクを左右するのは、地下空间への水の侵入経路の有無と、その対策の堅牢さです。最も典型的な侵入経路は、地盤面からの浸透、水の逆流、排水排水口の未処理からの浸水です。対策としては、周囲の地盤を止水設計で囲い、排水溝と地盤の境界部に止水版を設置すること、外部開口部の気密性を高めること、浸水時にも作動する自動排水機構の導入が有効です。防水処理は、基礎と周辺壁の継ぎ目を防水材で連続的に処理するだけでなく、ひび割れ対策を含めた長期的なクラック管理も重要です。現場では、搬入経路の確保と既存建物との接続部の防水処理を併せて検討し、地震時の揺れによるひび割れ拡大を抑える設計も検討します。

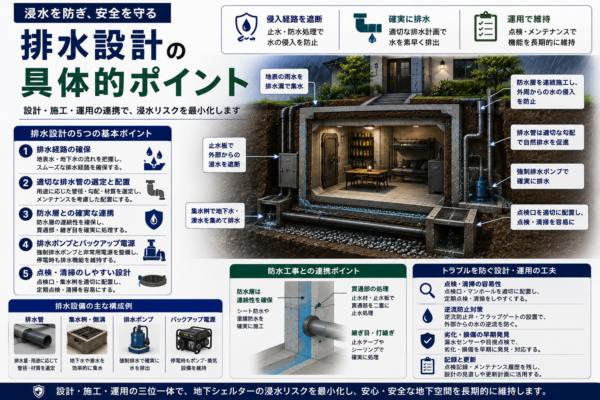

排水・排水計画の重要性
浸水リスク低減には、排水計画の緻密さが不可欠です。地下空間の排水は、自然排水と強制排水の両方を組み合わせ、雨量のピーク時にも機能する体制を作ります。排水計画では、雨水・汚水の分離、排水口の位置と容量、排水ポンプの自動切替運転、停電時のバックアップ電源の確保が基本項目です。2週間程度の生活設計を視野に入れ、停電時にも換気・排水・空気供給が途切れない冗長性を持たせることが現実的です。現場では、周囲の排水網との接続条件、既存下水道の容量、地盤の浸透性を確認し、必要に応じて一体的な排水計画を提案します。
現場での浸水対策実務
地下シェルターの現場運用では、地盤の特性と周囲環境の影響を正確に把握することが、浸水リスクを抑える第一歩です。実務では、現地調査で得られる情報を設計に反映させ、緊急時の対応手順を具体化し、日常の点検・保守体制を確立します。ここでは、地盤・周囲環境の評価、緊急時の対処手順、定期点検とメンテナンスのチェックリストを、現場ですぐに活かせる形で解説します。
地盤と周囲環境の影響評価
地盤条件は浸水リスクと直結します。地下空間を安定させるには、地盤の締固め状態、含水率、地下水位の動向を把握することが不可欠です。現場では、基礎下の排水計画と止水設計を前提に、周囲の排水渠や低地の水路の流れ、近隣の建物や構造物の影響を検証します。特に以下のポイントをチェックします。 – 地盤の透水性と地中水位の季節変動を把握するための現地測定 – 周囲の排水設備の機能状況と、降雨ピーク時の排水能力の検証 – 敷地周辺の高さ関係と搬入経路の沈下・沈み込みのリスク評価 – 地盤改良や止水壁の適用範囲、既存建物との距離と相互影響の検討 これらは、地盤の動きが地下空間の密閉性・気密性・換気計画に影響を与えるため、初期設計段階での確定が望まれます。
緊急時の浸水対処手順
浸水リスクが現実化した場合の対応は、事前の訓練と明確な手順が鍵です。現場での実務では、以下の順序で動作します。 – 直ちに緊急遮断と排水系の作動を確認・開始。生活空間と設備スペースの区分を維持することが重要です。 – 気密・正圧の維持を優先。NBC対策（核・化学・生物学）を想定したフィルター系の動作状況をチェックし、換気循環を最適化します。 – 水の侵入経路を遮断するための応急止水材の設置と、床下・配管周辺の水漏れを素早く封じ込める処置を行います。 – 2週間程度の生活設計を想定し、電源・空気・水の確保を優先順位で確保します。特に停電時の非常用発電と空調の運用を事前に検討します。 – 損傷箇所の評価を行い、復旧の目安時期を関係者と共有します。無理な修復を避け、二次災害を防ぐ判断を徹底します。 この手順は、現場の実情に合わせて訓練と手順書に落とし込み、緊急時のモバイル対応を含む運用計画として運用します。

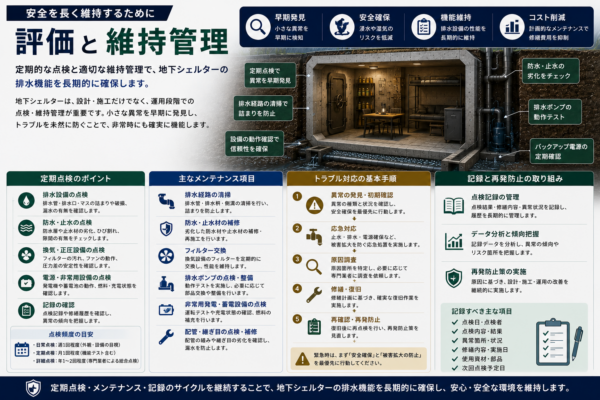

定期点検とメンテナンスのチェックリスト
浸水対策は“備えっぱなし”ではなく、定期的な点検・メンテナンスが前提です。現場での実務では、以下のチェックリストを運用日程に組み込み、記録を残す習慣を作ります。 – 基礎と止水設備の目視点検。亀裂・ひび・錆の有無、接合部の漏水痕を確認する。 – 排水・排水経路の清掃状況と機能テスト。降雨後の排水スピードと逆流の兆候を確認する。 – 気密・正圧系の動作確認。フィルターの交換時期、ファンの騒音・振動、圧力差の安定性を記録する。 – 湿気・結露対策の点検。換気計画が適切に機能しているか、湿度データを長期で比較する。 – 電源系と非常用設備の動作確認。停電対応の自家発電や蓄電機器の充放電履歴を集約する。 – 損傷箇所の写真記録と修繕計画。修理時期の目安と費用見積もりを管理します。 このチェックリストは、現場ごとに最適化された運用手順として、定期的な社内レビューとお客様への報告資料の基盤になります。
被害を最小化する運用と備蓄
地下空間での被害を抑えるには、日常の運用と備蓄の両輪が欠かせません。平時には余裕をもって管理計画を整え、非常時には迅速に実行できる体制を整えることが重要です。本節では、現場で実際に役立つ備蓄の基本と、設備の連続運転を支える運用の考え方を整理します。
防水資材と復旧用品の準備
浸水リスクへの備えは、設計段階だけで完結しません。現場での実効性を高めるには、場所をとらない防水資材の選定と、すぐ使える復旧用品をセットで整えることが肝要です。具体的には、止水材（パッキンやシール材）、携行式の止水パネル、排水ポンプ、雨水・浸水時の排水経路を確保するための仮設排水キットを用意します。これらは、現場の地形や地盤条件に合わせて適切に配置し、定期的に点検・補充します。使用時には、事前に役割分担を決め、関係者全員が手順を把握しておくことで混乱を防げます。日常の点検リストには、資材の状態（防水材の劣化、金具の腐食、ポンプの動作確認）と保管状況（湿度・温度・アクセス性）を含めると良いでしょう。
設備の継続稼働と非常用発電の確保
長時間の停電や断水時でも基本的な生活機能を維持するには、設備の継続運転の設計と非常用電源の確保が不可欠です。現実的には、空調・換気・給水・排水・照明といった必須系を最小限の負荷で回せるよう、非常用発電機や蓄電池（PCS・UPS）を組み合わせます。発電機は油脂の確保と燃焼効率の管理が前提となるため、燃料の在庫量と期限を管理する仕組みを作り、運転の手順書を人員別に配布します。定期的なテスト運転は、2週間程度の生活設計を想定した実務訓練として計画しましょう。水回り・排水ポンプの停止時は、低電力モードでの運用へ切替えるマニュアルも用意すると現場の混乱を避けられます。
診断と再設計の目安
被害を最小化するには、定期的な診断と、状況に応じた再設計の判断が欠かせません。点検項目は、シェルターの結露や湿気のコントロール状況、換気計画の機能性、排水の緊急時動作、浸水時の止水性能、構造部材の腐食・亀裂の有無、そして電力供給の冗長性です。異常が見つかった場合の対処目安としては、湿度が一定以上に長期間続く場合は換気系統の強化、結露が壁内部に進行している場合は換気と断熱の再設計、止水性の劣化が疑われる場合は止水計の再配置や追加の止水材の採用、非常用電源の能力不足が確認された場合は容量の見直しを検討します。実際の住宅や土地条件に応じて、専門家と協働して段階的な再設計を行うのが現実的です。
事例と教訓
過去の水害事例を詳しく検証することは、地下シェルターの設計と運用を現実的に見直すうえで欠かせません。地域特性や施設の用途、建物との連携など、さまざまな要素が浸水リスクに影響します。ここでは、実例から抽出したポイントを、読者の判断材料として整理します。重要なのは、事例を単なる“失敗談”として捉えるのではなく、再発防止に活かせる具体的な対策として読み解くことです。
過去の水害事例から学ぶポイント
まず共有したいのは、浸水被害の発生パターンと、被害を抑える設計・運用の両輪です。典型的な事例では、地盤の排水能力不足、外部水圧の侵入、換水系統の滞留、そして搬入経路の水没などが挙げられます。これらは個別の課題にも見えますが、実は地下空間全体の止水設計と排水計画、あるいは地盤対策の連携不足が原因となっていることが多いです。
具体的には以下のポイントが共通しています。
1) 地盤条件と周囲環境の把握不足による浸水リスクの過小評価。
2) 結露・湿気対策が不十分で、長期の居住性や機能性に影響。
3) 緊急時の避難経路と電源・空気供給の断絶を想定した冗長性の不足。
4) 施工後の点検・メンテナンス計画が不十分で、些細な欠陥が長期的な水害リスクを拡大。
これらは、設計初期の意思決定や現場の運用方針を再考するうえで、すぐに結びつくヒントです。
実際の事例に触れると、以下のような教訓が得られます。まず「排水と止水の連携」が欠かせません。地下空間では止水壁と排水路、そして換気・湿気対策の3点セットが相互に機能することが重要です。次に「地盤と周囲環境の総合評価」が不可欠です。雨量・流下水位・地下水位の変動に対して、地盤の拘束力と液状化のリスクを検討し、非常時の荷重変化に耐える構造を確保します。最後に「現場運用の継続性」です。定期点検と設備の冗長化、非常用電源の確保、2週間程度の自立生活を想定した生活設計を組み込むことで、被害拡大を抑えられます。
なお、地域名を挙げての具体的事例紹介は避けつつも、地域条件が浸水リスクに与える影響は重要です。大阪・京都・兵庫を含む関西エリアでは、地盤の性質や都市部の排水管網の設計が事例に大きく影響します。地域ごとの傾向を踏まえた上で、開発計画や改修計画に反映させることが現実的な対応につながります。
改善策の導入ステップ
次に、事例から導かれた改善策を実装していくための実務的な導入ステップを示します。段階を分けて計画することで、現場の混乱を最小化しつつ、長期的な安全性を高めることができます。以下は、建物の地下空間を含む統合防災設計を採用する場合の典型的な流れです。
1) 現況調査とリスク評価の実施。地盤・排水・周辺環境・既存設備の状態を現場で確認します。公的機関のハザード情報や自治体の水害データを参考に、地域固有のリスクを整理します。
2) 設計方針の再設定。止水設計・2重の排水経路・正圧・NBCフィルターなど、生活・作業環境を守る基本性能を優先し、居住性と防災機能のバランスを見直します。
3) 実行計画の作成。施工順序、搬入経路、既存建物との接続方法、地下空間と地上部の統合をどう実現するかを具体化します。
4) 試験運用と微調整。仮設状況での stop水・換気・空気供給の挙動を確認し、必要に応じて配管や換気ダクトを再設計します。
5) 定期点検と教育。3〜6か月ごとの点検と、居住者・管理者への運用教育を定着させ、長期的な信頼性を高めます。
導入の際は、専門家の現地調査を活用し、地域の特性と用途に合わせた最適解を見つけることが大切です。地下空間は平時の居住空間としても活用できる性質がありますので、快適性と防災機能を両立させる設計が現実的です。
