地下施工での排水設計は、シェルターの長期的な安全性と快適性を左右します。適切な排水ルートと防水連携を確保することで、地盤水位の変動や滲水の影響を抑え、湿気や結露のリスクを低減できます。本記事では、地下空間を前提とした排水設計の基本から、実務で見落とされがちなポイント、設計・施工・維持管理の実践的視点までを整理します。専門知識がなくても理解できるよう、地盤・勾配・容量といった判断材料を提示します。この記事で確認すべき視点は、排水ルートの適切性、排水容量の根拠、施工時の品質管理、そして定期的な点検の要点です。

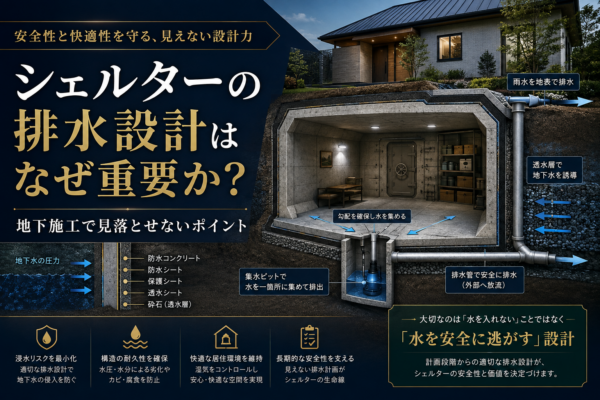

シェルター排水設計の重要性
地下空間における排水設計は、居住性と安全性の両立を左右する要です。湿気や浸水が生じると、居住空間の快適性が損なわれるだけでなく、防水層の劣化や内部設備の故障リスクが高まります。地下施工の現場では、地盤水位や滲出水の動きを見据えた排水経路の計画、止水設計、そして長期的な換気・湿気管理を統合することが不可欠です。本記事では、地下施工における排水の基本原理と、設計段階で陥りがちな見落としの原因を整理します。現実的な対策を知ることで、普及型・本格型を問わず、地下空間を安全で快適な生活空間へと繋ぐ判断材料を提供します。

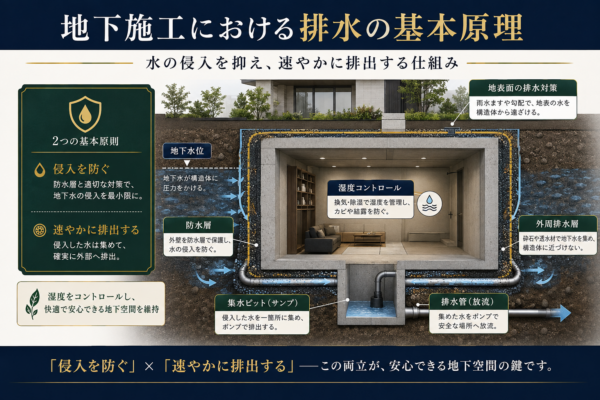

地下施工における排水の基本原理
地下空間の排水設計は、地盤水の挙動と滲水の影響を正しく読み解くことから始まります。まず地盤水位の変動を想定し、浸水の起点となるルートを特定します。次に、水の侵入を抑える止水設計と、万一の浸水時に水を速やかに排出する排水経路を併せて検討します。排水設備は、地表の雨水だけでなく、地下水や渇水時の乾燥対策にも対応できるように計画します。さらに、地下空間の換気と湿気管理をセットで考えることで、結露やカビの発生を抑え、居住環境の安定性を高めます。要点は「水の動きを予測し、侵入を最小化すると同時に、発生した水を安全に排出する仕組みをつくる」ことです。
なぜ見落とされがちか
排水設計が見落とされやすい原因は、表面的な防水対策だけに偏りやすい点と、地下空間の長期的な管理を想定した視点が不足する点にあります。施工段階では止水層の仕上がりや防水層の継ぎ目、排水管の勾配など、見える部分の完成度に気を取られやすいのです。しかし降雨量の変動や地盤条件の差は地域ごとに大きく、地下水位の上昇時には予期せぬ浸水リスクが生じます。また、滲出水は時間をかけて地下へ浸透する性質があり、長期的な湿気対策を欠くと結露・カビ・腐食といった二次トラブルにつながります。現場では、排水ルートの冗長性、止水の確実性、換気と換気経路の連携といった視点を、設計初期段階から取り入れることが重要です。

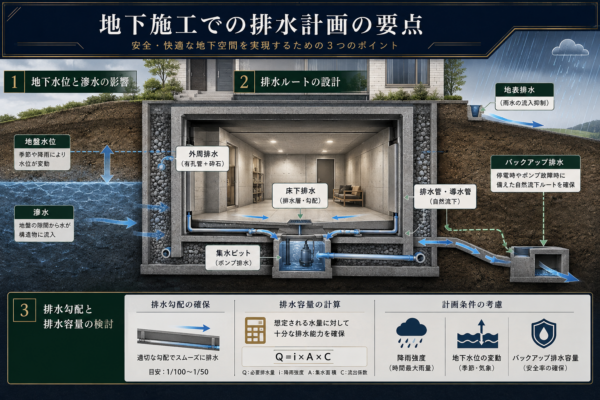

地下施工での排水計画の要点
地下空間の建設では、地盤水位の変動や滲水の影響を正しく予測し、排水を計画的に設計することが不可欠です。水の侵入を防ぎつつ、湿気や結露を抑え、長期的な居住性と構造の安全性を両立させるのが目的です。本章では、現場の実態に即した排水計画の要点を、専門的な視点と一般の方にも理解しやすい言葉で整理します。
地盤水位と滲水の影響
地盤水位は季節変動や降雨量によって上下します。地下施工では、水圧が地下空間の天井・壁面へ働き、内部の結露や湿気、そして腐食リスクを高めることがあります。滲水は、地下の小さな亀裂や継ぎ目から染み出す水の経路となり、長期的にはカビや鉄部の腐食、コンクリートの劣化を誘発します。これを防ぐには、止水設計と換気・排水の統合がカギです。具体的には、地盤面の水位変化をモニタリングし、局所的な滲水経路を事前に塞ぐルート設計を行います。また、地盤改良の有無や周囲水域の影響、周辺排水計画との整合性を現地調査で確認します。
設計に盛り込む排水ルートの種類
排水ルートは、地下空間の水分を外部へ適切に排除するための経路設計を指します。代表的なものとして、床下排水エリアの押し出し排水、周囲地盤へ向けた滞留水の排出、暗渠（地下埋設管）による地表水の導排、そして防水層の境界部からの漏水を早期に検知する監視経路があります。排水ルートは、地下構造の形状、地盤特性、既存建物との距離・関係、施工時の搬入経路を踏まえて組み合わせます。地下空間自体を水の通り道としないための「通り抜けを作らない」設計や、水の流れを誘導する溝や勾配の配置も重要です。
排水勾配と容量の算定
排水勾配は、滞留水を効果的に排出するための最適な傾斜を指します。過小な勾配では水が滞留し、過大な勾配は土木構造へ過負荷をかける恐れがあります。一般に、排水路の勾配は水量と地形条件に応じて決定します。容量算定では、最大降雨強度、地盤水位の動的変動、地下空間の換気と結露の発生量を統合して行います。2週間程度の生活設計を想定する場合、常時換水・排水のバックアップ動作を想定した冗長性を組み込み、停電時にも緊急排水が機能するよう止水・排水系を分離・連携させる設計が有効です。実務では、現地の地形データ・水文データ・想定都市計画条件を照合した上で、排水容量と最適勾配を数値化します。
排水設計の具体的ポイント
地下施工における排水設計は、地盤条件や建物の用途に左右されやすい要素ですが、適切な計画があれば湿気や水の滞留を抑え、長期的な耐久性を確保できます。現実的には、地盤水位・滲水の状況を踏まえた排水ルートの選定と、防水層との協調を前提に、定期的な点検と維持を組み込むことが重要です。本章では、読者の現場で直ちに活かせる3つの具体ポイントをまとめます。
適切な排水管の選定と配置
排水管の選定は、用途・流量・設置スペースを総合的に判断します。地下空間では、排水管の材質・耐久性・内面の滑りやすさが長期の詰まりや腐食の原因になりやすいため、耐薬品性と清掃性を両立する材料を選ぶことが基本です。配管径は、雨水・排水・滲水の三系統を分離して計画するのが理想です。分流によって各系統の水量を的確に処理でき、トラブルの連鎖を防げます。配管の配置は、床下の動線を確保し、点検口を設けて将来の清掃・点検が容易になるよう配慮します。現場の地形や既存建物の構造を踏まえ、搬入経路を想定した休止スペースも確保しておくと、施工時の負荷を減らせます。
防水層との連携と補強
排水設計は防水と表裏一体です。防水層と排水管の接合部は、止水設計と同時に水の逆流を防ぐ機構を組み込むことが肝要です。具体的には、床下の結露対策を含む換気計画と連携させ、排水の重力勾配だけでなく、微細な水流の動きにも対応する設計を心掛けます。防水層の素材選定は、地下水位の変動や浸水リスクを考慮した耐久性の高いものを選び、シール材や継ぎ目処理は定期点検で再施工が可能な仕様を採用します。補強として、排水管径の余裕、排水先の堆積防止設計、必要に応じて排水路の勾配調整を行い、水が滞らず速やかに排出される環境を作ります。
排水トラブルの予防策
排水トラブルは、詰まり・逆流・滞水・腐食といった形で現れやすいです。予防の基本は日常的な点検と、設計段階でのリスク分散です。定期的な点検口の清掃、排水口の栓・ストレーナの清潔保持、マンホール蓋の密閉性チェックを習慣化します。逆流対策として、二重の勾配管理と逆流防止弁の設置を検討します。滞水を防ぐためには、排水管の傾斜を適切に設定し、接続部の水位差を設計通りに保つことが重要です。湿気対策としては、換気と排水の両面から湿度管理を行い、結露の原因となる水分の蓄積を抑制します。現場では、施工後の実測勾配・流量の検証を行い、設計値と現状の乖離を早期に把握して対応します。
施工段階での注意点
施工段階では、設計計画を現場で正確に再現できるかが安全性と機能性の鍵を握ります。現場条件の把握から施工品質の確保、地下部の換気と湿気対策まで、三つの視点を統合して進めることが求められます。現地の地形・地下水位・既存建物との関係を正確に把握することは、後の止水設計や換気計画の前提となります。これにより、設計と現場の乖離を減らし、長期にわたる安定稼働を見据えた施工を実現します。
現場条件の把握と記録
現場条件の把握は、計画と実務の接点です。地盤の硬さ、地下水位の動き、周囲の排水状況、近接する既存建築物の振動影響などを事前に評価し、記録として残します。記録は、日誌形式で日々更新し、地盤のゆるみや荷重の変化、浸水リスクの変動を適時反映します。また、搬入経路や作業の順序、仮設の安全対策、周囲の交通状況など、現場条件の変化を受けて設計変更が必要な場合には、関係者と共有して対応します。こうした情報は、設計図と施工計画の整合性を保つ基礎データとなり、後の検査項目にも直結します。
施工品質と検査項目
施工品質は、図面の意図を現場で再現できるかどうかにかかっています。コンクリートの密度・養生条件・接合部の防水性・シール材の粘着力など、重要な品質指標を段階的に検査します。具体的には、接合部の止水性試験、気密検査、正圧設備の動作確認、排水ルートの漏水検査、換気系統の風量・換気回数の評価、NBCフィルターの動作確認などを計画的に実施します。検査は第三者機関の検査と自社の現場検査を組み合わせ、記録として残しておくことが重要です。問題箇所はその場で是正し、同じ不具合の再発を防ぐ再発防止策を定めます。
地下部の換気と湿気対策
地下空間は湿度と換気の管理が生命線です。適切な換気計画は、結露防止・カビの抑制・居住性の確保に直結します。換気設計では、湿度センサーと風量制御を連携させ、季節や外気温の変化に合わせて微細な調整を行います。湿気対策としては、止水設計と合わせて地盤・周囲の水の侵入経路を抑制し、地下部の空気循環を確保します。具体的には、換気口の配置とダクトの断熱・気密性能、排水系の勾配・排水口の設置位置、結露を誘発しやすい箇所の断熱材の選定と施工方法を現場で検証します。さらに、2週間程度の自立運用を想定した生活設計として、空気の入れ替えと水・電源の供給が途切れても最低限の機能を維持できるよう、非常時のバックアップを想定した配管経路・機器配置を確認します。

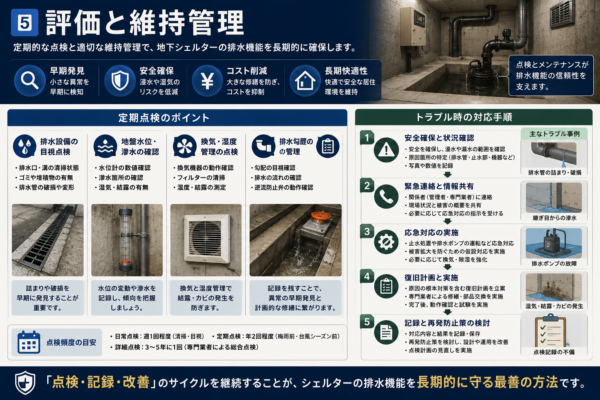

評価と維持管理
地下空間を長く安全に機能させるには、定期的な点検と適切な維持管理が欠かせません。計画的な点検は、地盤の動きや湿度・換気の変化など、日常の使い方や季節の影響を早期に把握するための第一歩です。現場の状態を継続的に記録することで、異常が小さな段階で検知でき、修繕コストの抑制にもつながります。未来シェルターでは、住宅所有者・事業者の方々が自分の地下空間を「見える化」しやすい運用を提案します。
定期点検のポイント
点検は年次を軸に、季節の変化に応じたチェック項目を組み合わせて行います。まず基本として、換気・湿度・結露の状態を確認します。湿気が多いと結露が発生し、カビのリスクや配管の腐食を招くため、排水や排気の機能が正常に働いているかを実測で確かめます。次に、止水設計と地盤水位の影響を考慮して、止水部の継ぎ目やシールの劣化を点検します。さらに、気密・正圧の維持状況を測定し、フィルターの清掃頻度や送風機の運転音・振動を聴診します。最後に搬入経路や接続部の状態を視認し、衝撃波対策が損なわれていないかを確認します。これらの項目を、写真と簡易測定値で1つのチェックリストとして残しておくと、次回以降の比較が容易です。
点検の頻度は使用状況や地域特性に応じて設定します。長期の不在時や季節的な高湿期には、普段より厳密な確認をおすすめします。公的機関のガイドラインに基づく基本的な安全要件を満たしているかを、専門家と一緒に確認することで安心感が高まります。なお、点検結果は「現状の根拠」と「今後の対応案」をセットで記録すると、判断材料として分かりやすくなります。
トラブル時の対応手順
万一トラブルが発生した場合の基本対応は、落ち着いて原因を特定し、適切な復旧手順を踏むことです。まず初動として、生活空間と防災空間の機能を分けて考え、避難の影響が出ない範囲で作業を開始します。具体的には、次の順序で対応します。
1) 安全の確保と原因の切り分け。電気系統のショート・水の浸入・換気系の異常など、被害の広がりを抑えるための初動対応を行います。漏電や通電を伴うリスクがあれば、主幹回路の遮断を優先します。
2) 緊急連絡と情報共有。自主管理の設備と外部業者の連携を整え、現地状況と要望を整理します。被害箇所の写真・動画を共有することで、復旧計画が迅速化します。
3) 復旧の計画と実施。影響範囲を最小化する仮復旧案を立て、優先度の高い箇所から復旧します。水の浸入がある場合は、止水の確認と排水の確保を同時に進めます。
4) 記録と再発防止。発生時の対応手順・修繕内容・費用・納期を一覧化し、同様のトラブルを未然に防ぐための設計改良案を検討します。なお、再発防止の観点では、換気・湿度管理の適正化や継続的な点検計画の見直しが有効です。
トラブル対応は、専門家の判断を仰ぐことが重要です。重大な安全リスクが疑われる場合には、即時の現地確認と適切な応急処置を行い、必要に応じて行政機関や建設業の認証を持つ業者へ連絡します。普段から「状態を記録する習慣」を身につけておくと、トラブル時の判断が速くなります。
