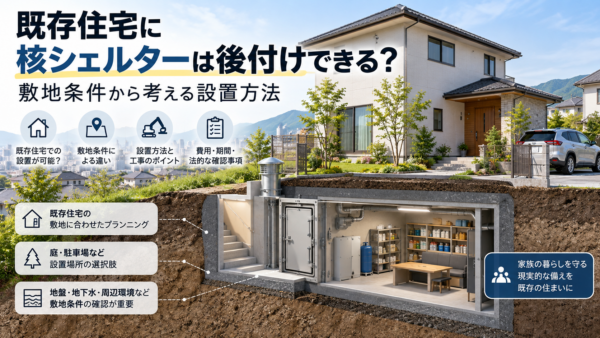

既存住宅への核シェルターの後付けは、敷地や建物の条件によって実現できる場合もあれば、別の方法を検討した方がよい場合もあります。新築とは異なり、すでにある基礎や擁壁、給排水・電気などの設備、道路からの搬入経路などを考慮しながら設置方法を検討する必要があります。本記事では、庭や駐車場など既存住宅で考えられる設置場所と、地盤・基礎・地下水・排水・施工スペースなど、現地調査で確認したいポイントを整理します。最初から地下化を前提にせず、その土地と建物に適した備えを考えることが大切です。

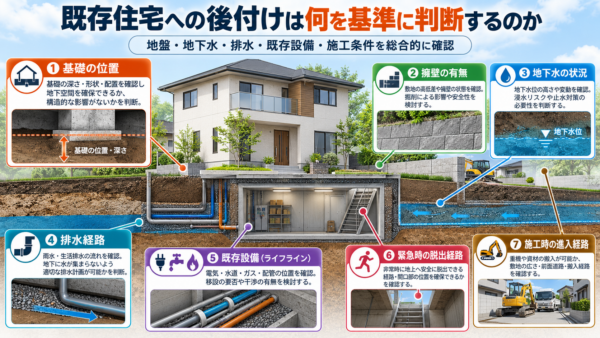

既存住宅への後付けは何を基準に判断するのか
既存住宅へ地下シェルターを後付けする場合は、建物の構造だけでなく、地盤、地下水、排水、既存設備、日常動線、施工条件などを総合的に確認する必要があります。新築であれば設計段階からシェルターの位置や構造を建物全体に組み込めますが、既存住宅では、すでにある建物や外構にできるだけ影響を与えない方法を考えなければなりません。
重要なのは、「地下空間を追加できるか」だけで判断しないことです。シェルターまで安全に移動できるか、浸水リスクに対応できるか、非常時に必要な設備を維持できるか、施工後の点検やメンテナンスができるかまで含めて検討します。現地条件によっては、既存建物の直下ではなく、庭や駐車場など建物から離れた場所に独立して設置する方が計画しやすい場合もあります。
新築とは異なる制約がある
既存住宅では、基礎や構造体、給排水管、電気配線、ガス管、外構などがすでに配置されています。そのため、地下空間を新たに設ける際には、掘削や構造物の設置が既存住宅へどのような影響を与えるのかを確認することが重要です。
特に既存建物の近くを掘削する場合は、基礎との距離や掘削深さ、地盤の状態、必要となる山留めなどを検討しなければなりません。擁壁がある敷地では、擁壁の構造や状態、掘削による周辺地盤への影響についても確認が必要です。
また、防水・止水・排水は地下空間への水の侵入を防ぐための対策として検討し、換気・除湿・断熱・結露対策は室内環境を維持するための設備として分けて考えます。築年数が経過している住宅では、必要に応じて既存建物の状態も確認し、現在の住宅に無理のない設置方法を検討します。
既存建物への影響を最初に確認する
後付けを検討する際は、シェルターそのものの仕様を決める前に、既存建物や敷地への影響を確認します。主な確認項目は次のとおりです。
- 基礎の形状や位置、既存建物と掘削範囲との距離
- 擁壁や塀、隣地構造物との位置関係
- 地盤の状態や地下水位、湧水の可能性
- 給排水管・電気配線・ガス管・通信設備などの位置
- 雨水や排水の経路と、浸水・逆流への対策
- シェルターまでの移動経路と非常時の避難動線
- 工事車両や重機、資材を搬入できるスペース
これらを確認したうえで、既存建物から独立して設置するのか、建物に近接させるのか、地下以外の方法を含めて検討するのかを絞り込んでいきます。図面上では設置できそうに見えても、実際の地盤や埋設物、道路条件によって施工方法が変わることがあるため、現地確認が重要です。

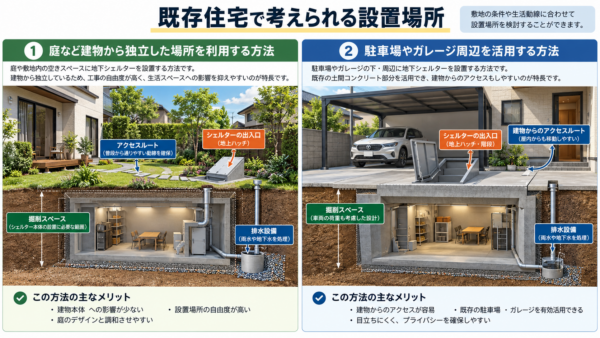

既存住宅で考えられる設置場所
既存住宅でシェルターを後付けする場合、建物直下だけが選択肢ではありません。庭や駐車場など、建物周囲のスペースを利用して独立した地下空間を設ける方法も考えられます。どの場所が適しているかは、敷地の広さだけでなく、地盤、地下水、既存建物との距離、道路からの搬入、避難動線などによって変わります。
庭など建物から独立した場所を利用する方法
庭など既存建物から離れた場所に地下空間を設ける方法では、既存住宅の基礎や構造体を直接改修せずに計画できる可能性があります。ただし、建物から独立しているからといって、自由に掘削できるわけではありません。掘削範囲が既存基礎や擁壁、隣地へ影響しないかを確認する必要があります。
現地では、地盤の状態や地下水位、周囲の排水条件に加えて、庭まで重機や資材を搬入できるか、掘削した土を搬出できるかも確認します。また、非常時に住宅からシェルターまで短時間で移動できるか、屋外を通る場合にどのような経路になるのかも重要な検討項目です。
地下への出入口については、雨水が流入しにくい位置や高さを検討し、防水・止水だけでなく、出入口周辺の排水計画も組み合わせます。換気口や設備配管の位置についても、浸水や日常利用への影響を考えながら配置します。
さらに、敷地境界や既存設備、法令上の条件、必要となる手続きなども確認したうえで、その庭に地下空間を設けることが現実的かを判断します。
駐車場やガレージ周辺を活用する方法
敷地内にまとまった空間を確保しやすい場合は、駐車場やガレージ周辺が設置候補になることもあります。ただし、現在コンクリートやアスファルトで舗装されていることだけを理由に、地下空間の設置に適しているとは判断できません。舗装の下にある地盤や基礎、埋設管などを確認する必要があります。
駐車場の下に地下空間を設ける場合は、地下構造物の上部に車両が載る可能性も考慮して構造を検討します。ガレージがある場合は、柱や基礎との位置関係、既存建物との接続部分なども重要です。
また、車両の動線とシェルターへの出入口が重ならないようにすることも大切です。出入口や換気口をガレージ周辺に設ける場合は、車両の排気ガスなどの影響も考慮し、非常時だけでなく平時の利用環境も確認します。
駐車場やガレージ周辺が利用できるかどうかは、地盤・構造・排水・埋設物・搬入条件を確認してから判断します。

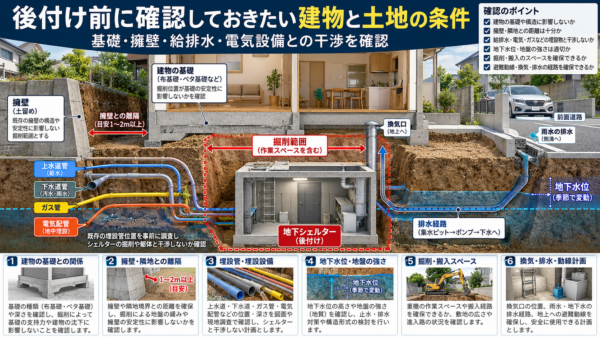

後付け前に確認しておきたい建物と土地の条件
既存住宅への後付けでは、「空いている場所があるか」だけでは設置の可否を判断できません。地下空間をつくるためには、既存建物の基礎や擁壁、地盤、地下水、給排水など、地上からは見えない条件を確認する必要があります。特に既存構造物の近くを掘削する場合は、建築と土木の両方の視点から検討することが重要です。
基礎や擁壁との位置関係を確認する
既存住宅の近くに地下空間を設ける場合、最初に確認したいのが基礎や擁壁との位置関係です。基礎の形状や深さ、地下空間までの距離によっては、掘削が周辺地盤や既存建物へ影響する可能性があります。
擁壁がある場合も同様です。擁壁は敷地内の土を支える役割を持っているため、その周辺を掘削する際には、擁壁の構造や高さ、劣化状況、背面の地盤や排水状態などを確認します。
- 既存基礎の位置・形状・深さ
- 地下空間を計画する位置との距離
- 擁壁の構造、高さ、ひび割れや変形などの状態
- 擁壁背面や周囲の排水状況
- 掘削時に周辺地盤を保持するための施工方法
- 地下水や湧水が施工に与える影響
必要な離隔や補強方法は建物や地盤条件によって異なります。既存住宅の構造図や確認できる資料を参考にしながら、現地条件と照らし合わせて施工可能な位置を検討します。
給排水や電気など既存設備との干渉を見る
地下には、給水管・排水管・ガス管・電気や通信の配管などが通っている場合があります。予定している掘削範囲と既存設備が重なると、移設や迂回が必要になり、施工方法や費用にも影響します。
また、地下空間を完成させたあとも既存設備を点検・修理できるよう、メンテナンス性を考えて配置することが重要です。
- 給水管・排水管・雨水管の位置と経路
- 汚水桝・雨水桝などの位置
- 電気の引込経路や配線・配管の位置
- ガス管や通信設備などの埋設状況
- 地下空間へ新たに接続する電源・給排水・通信設備の経路
- 将来の点検や修理ができるスペースの確保
既存図面だけでは埋設状況を正確に把握できない場合もあります。そのため、現地確認を行い、必要に応じて既存設備の位置を確認したうえで設置場所を絞り込みます。
施工スペースが限られる場合はどうするか
既存住宅への後付けで大きな課題になりやすいのが、掘削・搬入・搬出に必要な施工スペースです。特に住宅が密集している地域や、道路から庭までの通路が狭い敷地では、完成後のシェルターが敷地内に収まるだけでは施工できません。
重機を配置する場所、掘削した土を一時的に置く場所、資材を搬入する経路など、工事中に必要となるスペースまで含めて計画します。施工条件によっては、設置位置やシェルターの大きさ、工法そのものを見直す必要があります。
掘削や搬入に必要な空間を確保する
地下空間をつくる工事では、掘削する範囲だけでなく、掘削機械、資材、残土搬出、必要に応じた山留めや仮設設備などの作業スペースが必要です。現地調査では、完成後の寸法と施工時に必要な寸法の両方を確認します。
- 道路から施工場所まで重機や資材を搬入できるか
- クレーンなどが必要な場合に作業スペースを確保できるか
- 掘削した土を搬出する経路があるか
- 工事中の仮置きスペースを確保できるか
- 隣地や既存建物へ影響しない作業範囲を確保できるか
- 道路を利用する場合に必要な手続きや安全対策を行えるか
敷地条件によっては、小型機械を使用した施工や、搬入方法を変更できる工法を検討することもあります。ただし、施工しやすさを優先することでシェルターに必要な構造性能や防水性能を損なっては意味がありません。採用できる工法は、構造や製品仕様、現場条件を確認したうえで判断します。
工事中の騒音・振動・粉じん、工事車両の出入りなどについても周辺環境を確認し、必要に応じて近隣への説明や安全対策を行います。
無理に地下化しない選択肢も比較する
核シェルターを検討している場合でも、すべての敷地で地下化が適しているとは限りません。地下水位が高い、浸水リスクが大きい、既存基礎や擁壁への影響が避けにくい、施工スペースを確保できないなど、地下化のハードルが高くなる条件もあります。
そのような場合は、地下化だけにこだわらず、想定するリスクに応じて地上型のシェルターや屋内の防災空間、避難動線・備蓄・非常用電源など、別の方法も含めて検討します。
- 想定している災害や有事に対して必要な防護性能を確保できるか
- 地盤・地下水・浸水条件に無理がないか
- 既存住宅や擁壁への影響を抑えられるか
- 施工スペースと搬入経路を確保できるか
- 完成後に点検・換気・排水などを維持管理できるか
- 平時にも利用しやすい配置になっているか
ただし、地上型や屋内型に変更すれば地下型と同じ防護性能になるという意味ではありません。爆風、放射線、NBCなど、何に備えるかによって必要な構造や設備は異なります。それぞれの方式で実現できる性能を整理し、土地条件と目的の両方から比較することが大切です。

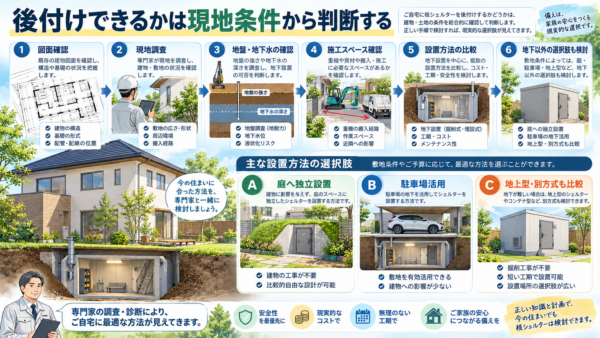

後付けできるかは現地条件から判断する
既存住宅に核シェルターを後付けできるかどうかは、住宅の築年数や敷地の広さだけでは判断できません。同じように見える住宅でも、基礎、地盤、地下水、擁壁、埋設物、道路条件などは異なります。そのため、図面や航空写真だけで設置の可否を決めるのではなく、現地条件を確認してから設置方法を検討することが重要です。
地下空間をつくること自体を目的にするのではなく、その土地と建物で安全性を高めるために、どのような備えが現実的なのかを整理することが、後付け計画の出発点になります。
住宅図面だけでは分からない条件がある
住宅図面は、建物の配置や構造、寸法を確認するための重要な資料です。しかし、図面だけでは現在の地盤や地下水、実際の埋設管の位置、敷地周辺の状況まで把握できない場合があります。
特に地下空間を計画する場合は、地盤の状態や地下水位、雨水の流れ、道路との高低差、擁壁の状態、近隣建物との距離などが施工方法に影響します。また、既存住宅に近接させる場合は、基礎の位置や構造、床下設備などとの関係も確認する必要があります。
既存の図面や地盤調査資料が残っていれば重要な判断材料になりますが、それだけで判断せず、現況と一致しているかを確認します。必要に応じて追加の地盤調査や設備位置の確認などを行い、設計に必要な情報を整理します。
現地調査から設置方法を絞り込む
現地調査では、シェルターが収まる寸法を測るだけではなく、施工から非常時の利用までを想定して確認します。主な確認項目は次のとおりです。
- 既存資料や必要に応じた調査による地盤条件の確認
- 地下水や湧水、周辺の排水状況
- 洪水・内水・高潮・土砂災害などのハザード情報
- 既存建物の基礎や擁壁との位置関係
- 給排水・電気・ガス・通信など既存設備との干渉
- 地下への出入口や換気口など、水が入り得る箇所の配置
- 住宅からシェルターまでの避難動線
- 掘削・搬入・残土搬出に必要な施工スペース
- 道路や隣地を含めた周辺環境への影響
こうした条件を整理したうえで、庭や駐車場への独立設置、既存建物に近接した配置、地上型を含む別方式など、実現可能な方法を比較します。
現地条件によっては、地下シェルターの後付けが難しいと判断される場合もあります。その場合も、無理に地下化するのではなく、想定するリスクと必要な防護性能を整理し、別の防災方法を検討することが重要です。既存住宅への後付けでは、「どの商品を設置するか」よりも先に、「その土地と建物でどのような方法なら成立するか」を確認することが大切です。
