地下工事は、現地の地盤や環境条件を正しく読み解くことから始まります。この記事では、現地調査や設計条件の整理、地盤・周辺環境の確認、搬入・山留め計画など、核シェルターを地下空間として実現するための全体像を、現場の実務視点で解説します。読者には、計画段階で押さえるべき判断材料と、設備・構造の基本的な流れを把握していただくことを目指します。

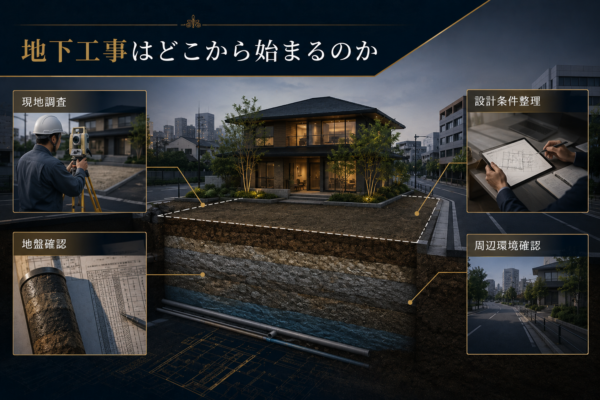

地下工事はどこから始まるのか
地下工事を計画する際には、現地の実情を丁寧に把握することから始まります。地下空間は平時の居住性と非常時の防災機能を両立させる重要な要素です。まずは現地の状況を正確に把握し、設計条件を整理することが、後の施工の安全性と機能性を左右します。本記事では、現地調査の意義と設計条件の整理、地盤・周辺環境の確認がどのように工事計画の土台になるかを、専門的な視点と分かりやすい表現で解説します。
まずは現地調査と設計条件の整理が必要になる
現地調査は、地下工事の出発点です。建物の地下空間を想定する場合、地盤の硬さ、含水比、地下水位、土質の変化、周囲の埋設物の有無と配置など、目に見えない要素を把握します。現地調査で得られる情報は、設計条件の整理に直結します。設計条件には、天井高や換気量、排水経路、2週間程度の生活動線を確保するための設備容量、搬入経路の確保など、現場の実情に即した要件が含まれます。これらを整理することで、衝突リスクを減らし、現場の連携を円滑にします。特に地盤の安定性と止水の前提は、地下空間の長期的な安全性に直結しますので、専門家と共に丁寧に検討します。
地盤と周辺環境の確認が工事計画の土台になる
地盤条件と周辺環境の確認は、工事計画全体の土台となります。大阪をはじめ関西圏では、地盤の種類が地域ごとに異なるため、建物の支持力と沈下の可能性を評価することが不可欠です。地盤調査の結果は、止水設計の必要性、排水計画、地下空間の換気計画にも影響します。周辺環境としては、既存の建物・道路・地下埋設物の位置、排水管網の走向、地下水の動き、災害時の浸水リスクなどを総合的に評価します。これらの情報をもとに、施工工程の順序や搬入経路、仮囲いの配置、作業騒音対策などの実務的な計画を立てていきます。近隣住民への影響をできるだけ抑え、現場と地域の安全を両立させることを第一に考えます。

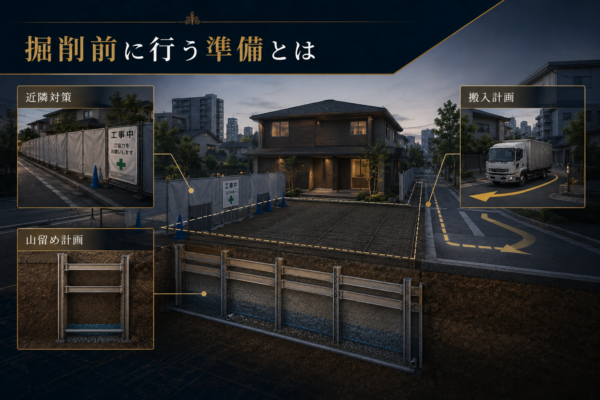

掘削前に行う準備とは
地下空間の計画は、掘削作業の前段で土台を固めることが要となります。現地の実状を正しく把握し、周囲の環境と搬入ルート、工事の流れを明確にすることで、施工中のトラブルを最小限に抑え、安全性と機能性を高められます。特に近隣への影響を抑えつつ、現場と生活空間を分離する設計方針を共有しておくことが大切です。読者の方には、掘削開始前に確認しておくべきポイントを、実務的な視点で整理してお伝えします。
近隣対策や搬入計画を先に整える必要がある
地下工事は建物内部だけで完結する作業ではありません。敷地周辺の騒音・振動・通行への影響を最小化するための近隣対策は、掘削の成否を左右する重要項目です。実務的には、作業時間帯の設定、騒音対策の具体的な手法、振動モニタリングの導入時期をあらかじめ合意しておくと良いでしょう。搬入計画は、資材や機材を現場へ安全に運ぶルートの確保と、既存建物との接触を避ける設計をセットで検討します。車両の通行制限や夜間作業の可否、近隣のインフラと接続する設備の一時的な切替えなど、現地の実情に合った細かな運用を事前に詰めておくことが、作業の滞りを防ぎます。
山留め計画が安全性を左右する
山留めは地下空間の基礎を守る要となる工程です。適切な山留め設計がなされていないと、掘削中の周囲土壌の沈下や崩壊、既存建物への影響といったリスクが増大します。現場条件に応じて、山留めの形状・材料・支持点の配置を緻密に検討します。地盤状況が悪い場所では、土留め壁の背面に排水層を設け、水圧を分散させる設計が欠かせません。また、掘削深さに応じた荷重分散設計と、地盤の沈下を抑えるための沈下対策をセットで検討します。山留めは施工時の安全性だけでなく、完成後の地下空間の長期的な安定性にも直結する重要な要素です。

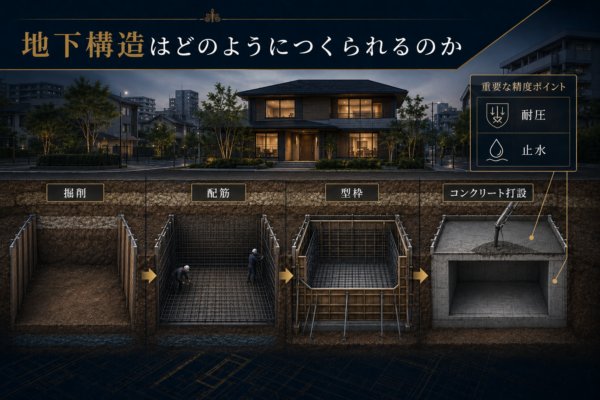

地下構造はどのようにつくられるのか
地下構造は、地盤の状況や周囲環境を踏まえ、設計段階での条件整理から始まります。現場では、掘削で空間を確保し、配筋で鉄筋の骨格を作り、型枠を組んでコンクリートを打設します。これらの工程は互いに連携し、精度と安全性を両立させることが不可欠です。特に地下空間は地震時の揺れや水の侵入リスクに直面するため、止水性・耐圧性・気密性を高める設計と施工が求められます。現場ごとに異なる地盤特性を読み取り、施工計画に反映させる能力が、長期にわたる安定性の要となります。これからの章で、掘削・配筋・型枠・コンクリート打設の流れと、それぞれの工程がどのように機能するのかを、実務の視点で詳しく解説します。
掘削・配筋・型枠・コンクリート打設の流れで進む
地下構造の構築は、現場の地形と地盤条件を正確に読み解くことから始まります。掘削は、周囲の安全性と既存建物の影響を最小化するよう段取りを組み、適切な排水計画を同時に検討します。掘削によって得られた空間には、強度と安定性を確保するための鉄筋が入る骨格が設置されます。鉄筋は、荷重伝達の経路を意識して配置され、必要に応じて補強筋を追加します。次に型枠を組む作業に移り、コンクリートの打設前に水の流入を抑えるための止水処理や気密対策を施します。コンクリート打設では、打設速度と振動を適切に管理して、気泡やひび割れを抑えつつ均等な密実化を図ります。養生期間には、温度と湿度の安定を保つ工夫を施し、最適な強度発現を待ちます。全体として重要なのは、各工程が適切に連携し、完成後のひび割れや漏水リスクを最小化することです。
耐圧・止水を意識した施工精度が重要になる
地下空間では、地盤の支持力と水の侵入を抑える止水性能が、構造の耐久性に直結します。耐圧設計は掘削後の荷重変化、地震時の水平荷重、転倒・沈下を想定した強度計算をもとに行われ、鉄筋の配置とコンクリートの充填方法で実現します。止水対策としては、止水シートや防水層の適用、継ぎ目のシーリング、接合部の水密性確保が重要です。施工精度を高めるためには、現場の寸法管理・品質確認を日常的に行い、ひとつのミスが全体の防水性に影響を与えないようにします。施工中の微細な歪みや欠陥は、完成後の安全性と快適性に直結するため、NDI（非破壊検査）を含む定期的なチェック体制を整えることが推奨されます。現実の住宅や施設に適用する際には、地盤・排水・止水の設計を含む総合的な止水設計を、現場条件と整合させて提案していくことが重要です。
設備工事で何が組み込まれるのか
地下空間の完成度を左右するのは、見た目だけでなく内部の機能性です。換気、電源、排水といった基本設備は、非常時の安全性と日常の快適性を両立させる要。特に地下空間は換気の性能が生命線になり、停電時の電源確保は事業継続にも直結します。ここでは、設備工事がどのように組み込まれるのかを、普及型と本格型の違いも含めて整理します。

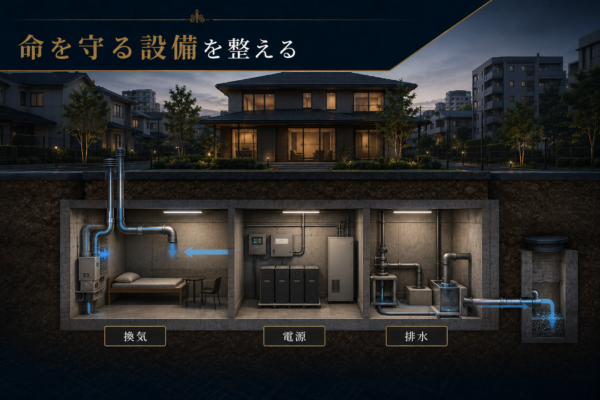

換気・電源・排水など命を守る設備を整える
換気は地下空間の酸素供給と湿気対策の両輪です。密閉空間での二酸化炭素濃度上昇を抑え、湿気が過度にこもらないよう、換気量とフィルター性能を設計段階で決定します。 NBCフィルターや気密・正圧設計と組み合わせることで、外部からの粉塵や化学物質の侵入を抑え、居住性と安全性を確保します。電源については、非常時にも必要最低限の生活設備を維持できる自立運転の電源計画を用意します。太陽光発電や蓄電池、非常用発電機の採用は、地域の電力状況や建物用途に応じて検討します。排水は止水設計と合わせ、地盤条件に適した排水ルートを確保します。水の流れを地下深部まで安定させることで、結露対策にも寄与します。
日常運用としての換気・排水・給水は、季節変動や居住人数の変化にも対応できるよう、段階的な容量設定を行います。特に排水は地下空間の長期滞在を想定し、滞留水の排出経路の確保と逆流防止を重視します。電源については、停電時の最低限の快適性を確保するためのバッテリー容量と自動切替機構を設計に組み込みます。これらの設備は、日常の使い勝手と非常時の機能性を両立させることが目的です。
普及型と本格型で設備内容は変わる
普及型シェルターは、居住空間としての快適性と基本的な防災機能をバランスさせる設計です。換気は適切な換気量を確保しつつ、低コストで運用できるように選定します。電源は躯体の内部で短期間の自立運転を実現する範囲で、照明・冷暖房・最小限の家電を支える程度にとどめます。排水は堤防的な設計よりも、地盤条件に応じた基本的な排水経路と止水対策を優先します。設備配管は、後から追加しやすいように余裕を持たせ、点検・メンテナンスの頻度も現実的な範囲に設定します。
一方、本格型は長期滞在を前提とした高度な設備が求められます。換気は高性能の空気清浄機能と高効率な送風機を組み合わせ、NBCフィルターの等級を上げて微粒子の浄化能力を確保します。電源は自家発電と蓄電を組み合わせ、停電時には自動で切替・運転を継続します。排水は逆流防止と滞留水の管理を厳格化し、非常時の清掃・消毒にも対応できる設計にします。普及型よりも配管の耐久性・保全性を高め、将来的な機能追加にも対応できる拡張性を確保します。
いずれのタイプでも、施工段階での配管ルートの取り回し、既存建物との関係、搬入経路の確保は重要です。地下空間は狭小な作業環境となるため、設計段階での現地計測と現場調整を丁寧に行い、生活導線を極力妨げない工夫を施します。
未来シェルターでは、換気・電源・排水を軸に、地域の地盤条件や生活シーンを踏まえた現実的な設備計画を提案します。大阪・京都・奈良・兵庫といった関西エリアの実情に合わせた最適解を、専門家の視点で整理してご提供します。
完成後まで見据えた工事計画が必要になる
地下空間の計画は、完成後の使い勝手と長期の耐久性を見据えた全体設計が不可欠です。平時の居住性と非常時の機能性を両立させるには、見た目だけでなく機能・性能を前提にした段取りが求められます。現地条件や建物の荷重、排水計画、換気ルート、搬入経路といった要素を前提に、段階的かつ現実的なスケジュールを組むことが、後の不具合を減らす鍵となります。特に地下空間は施工の影響を受けやすく、地盤の状態や既存構造との接続部、止水設計の精度が完成度を左右します。こうした点を踏まえ、長期運用を見据えたメンテナンス計画や、設備の冗長性、部材の選定基準も事前に整理しておくことが重要です。
見た目より機能を優先すべき部分が多い
地下空間の価値は、外観の美しさではなく実用的な機能性にあります。耐圧・止水・換気・空気品質の確保、災害時の居住性、搬入・搬出の効率性など、日常の使い勝手と非常時の安全性を両立させる設計を優先します。例えば、気密・正圧構造を保つための換気ルート設計、NBCフィルターを含む排気・空調システムの冗長性、2週間程度の独立運転を想定した空気・電源・水の供給計画など、生活者に直結する要素を前提に検討します。見た目の仕上げは、機能が確保された上で最適化する方が、長期的な信頼性と安全性につながります。
施工会社の管理力で完成度に差が出る
地下工事は、工程管理と品質管理の影響を強く受けます。搬入経路の確保、既存建物との接続部の止水・排水の取り扱い、地盤改良の必要性、施工時の騒音・振動対策など、管理力の差が完成度に直結します。信頼できる施工会社は、現場での日常点検と記録の徹底、仕様変更時の迅速な対応、工程遅延を最小限に抑えるリスク管理を行います。逆に管理力が欠けると、想定外の変更や水害リスクの露出、設備の不整合が生じやすくなります。読者の方には、実績・工程管理体制・現場監督の経験値といった観点を、事前の確認ポイントとして整理しておくことをおすすめします。
